三星確認 HBM4E 傳輸速度達 16Gbps,單一堆疊頻寬高達 4TB/s
TechNews 科技新報單一來源
尚未逐項核實
目前依單一來源整理,這是來源數量描述,不是對消息真假的判定。

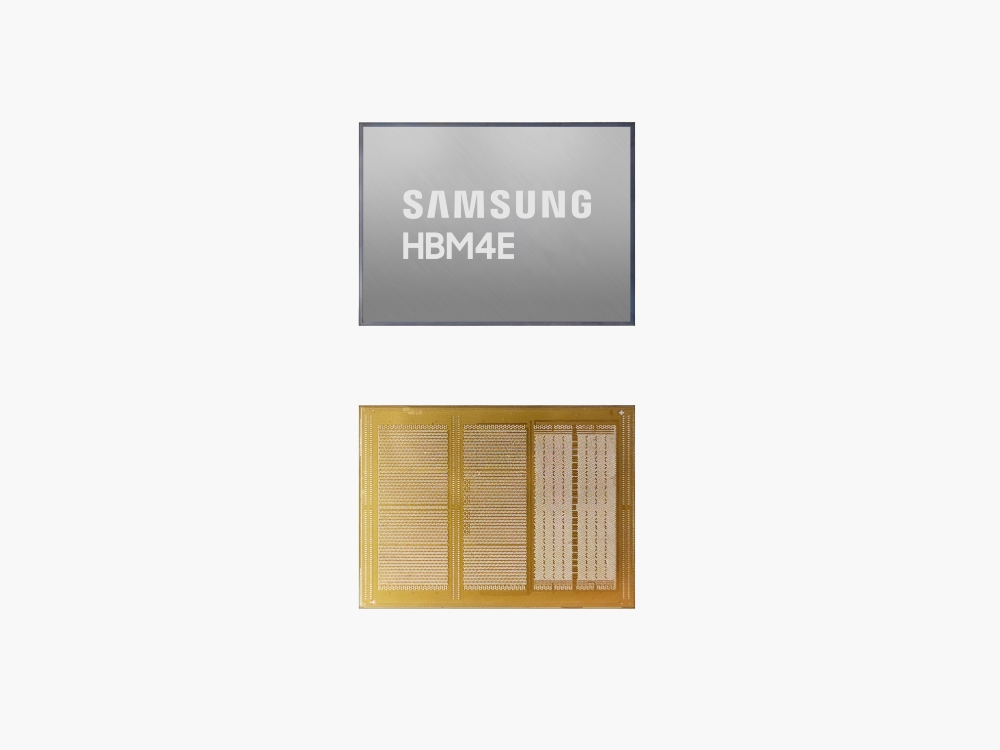

據報導,三星代表在 Hot Chips 2026 大會前瞻計畫中證實,正準備出貨單一針腳傳輸速度達 16 Gbps 的最新一代 HBM4E 記憶體。在每層堆疊 2,048 根針腳的架構下,16 Gbps 速度可使單一 HBM4E 堆疊的最大記憶體頻寬達到 4 TB/s,超越自 2026 年 5 月底起出貨之 14 Gbps 版本的 3.6 TB/s。
在容量配置上,三星目前已開始提供單疊容量 48 GB 的 12 層堆疊版本,未來規劃進一步推出 8 層(32 GB)與 16 層(64 GB)規格。製造技術方面,HBM4E 採用專為 DRAM 最佳化的第 6 代 10 奈米級製程進行多層堆疊,其客製化基礎晶片(Base Die)則導入三星自家的 4 奈米 SF4 製程節點,以強化與各類封裝技術的整合能力。
讀原始報導背景
高頻寬記憶體(HBM)是一種用於 3D 堆疊同步動態隨機存取記憶體(SDRAM)的介面,最初由三星、AMD 與 SK 海力士共同開發。這項技術常與圖形加速器、網路設備及特殊應用積體電路(ASIC)搭配使用,甚至被部分 CPU 作為封裝內快取或記憶體,是當前 AI 晶片效能競爭的關鍵元件。
